PUNCH DECK® – PROCÉDURE D’INSTALLATION

DACS conseille de respecter les instructions qui suivent pour l’installation de Punch Deck. Cette procédure d’installation a été définie à l’issue de tests conduits par DACS, et elle garantit à l’utilisateur des racks la solution la plus solide et la plus durable. Les capacités de chargement indiquées par ailleurs reposent sur cette procédure d’installation. Si ces instructions ne sont pas respectées, DACS ne saurait en aucun cas être tenu responsable de la défaillance d’un platelage de rack.

punch deck installation

Étape 1 - Installez le premier panneau sur l’épaulement des poutrelles de support (côté gauche du plateau). Positionnez ce panneau de manière à ménager un espace libre (si nécessaire pour câbles, etc.) entre son bord gauche et le bord droit de la baie de rack adjacente.

Étape 2 - Installez des vis Tek dans les deux coins gauches du premier panneau (dans la poutrelle de support).

Étape 3 - Positionnez les autres panneaux dans les poutrelles de support, avec le recouvrement requis aux joints.

Étape 4 - Installez des vis Tek dans les deux coins droits des autres panneaux (en traversant les joints de recouvrement).

Installation de Punch Deck® Plus

punch deck typical rack shelf level

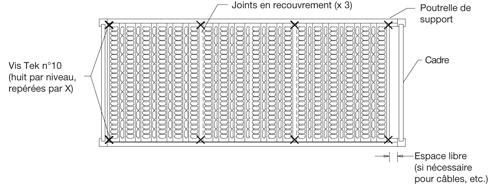

EXEMPLE DE PLATEAU DE RACK
