RECOMENDACIONES DE INSTALACIÓN DE PUNCH DECK®

DACS, Inc. recomienda seguir las siguientes instrucciones para la instalación de Punch Deck®. Este procedimiento de instalación se basa en las pruebas realizadas por DACS, Inc., y tiene el propósito de proporcionar al usuario final el sistema de estantería más fuerte y duradera posible.  Toda la información publicada sobre la carga de los estantes se basa sobre este proceso de instalación. Si no se siguen estas instrucciones de instalación, DACS, Inc. no se hará responsable de posibles fallos de la estantería.

punch deck installation

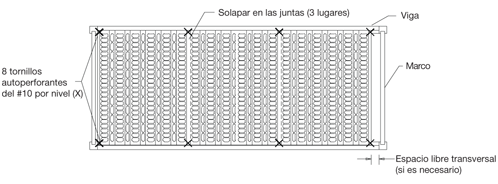

Paso 1 - Coloque el primer panel en la viga escalonada del extremo izquierdo del estante. Sitúe el panel de tal forma que se mantenga el espacio libre transversal necesario entre el extremo izquierdo del panel y el estante del módulo de estantería adyacente.

Paso 2 - Atornille las 2 esquinas de la izquierda del 1er panel a la viga escalonada con tornillos autoperforantes (Tek).

Paso 3 - Sitúe los paneles restantes en la viga escalonada, solapando las juntas según sea necesario.

Paso 4 - Atornille el resto de paneles a la viga a través de las juntas superpuestas y en las 2 esquinas de la derecha con tornillos autoperforantes.

Instalación de Punch Deck® Plus

punch deck typical rack shelf level

NIVEL TÍPICO DE ESTANTE
